Канальные фанкойлы

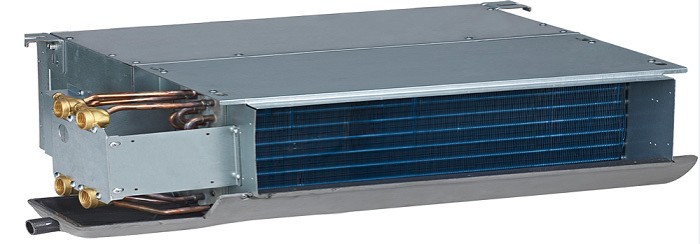

На объекте для канального фанкойла собирают два набора исходных данных: расчёт обслуживаемой зоны и геометрию скрытой воздушной сети. Проектировщик размещает корпус за потолком или в технической нише, наносит точки подачи и возврата, затем оценивает сопротивление каналов с поворотами и ответвлениями. Отдельно на схему наносят трубопроводы теплоносителя, регулирующую арматуру, дренаж и кабели управления.

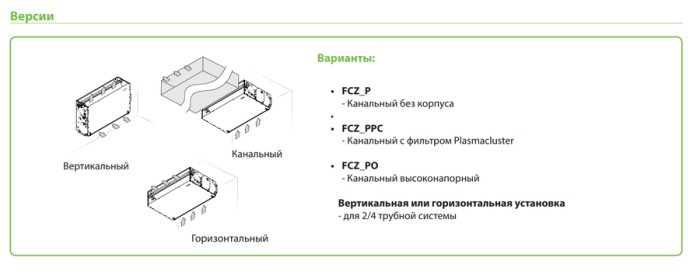

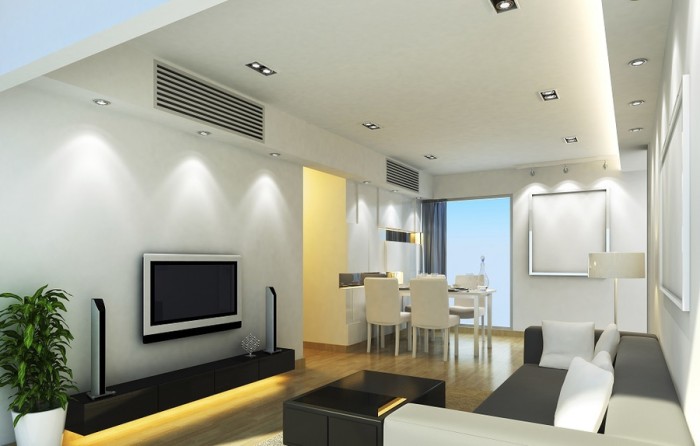

По расчётам выбирают исполнение фанкойла и формируют спецификацию клапанов, термостата и распределительных элементов. Координационный план должен сохранить сервисный проём к фильтру, теплообменнику и соединениям. Решётки связывают с мебелью и рабочими зонами, потому что скрытый корпус не исправит неудачное направление подачи. До закрытия потолка проверяют маршруты обеих сетей — воздушной и водяной. Проект нельзя считать готовым, если к основному узлу есть доступ, а ближайший клапан или дренажное соединение остаётся за недоступной отделкой.
